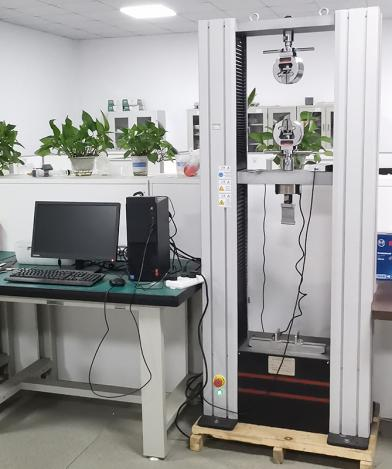

工作原理

通过拉伸来检测材料的抗拉强度和屈服极限。

使用方法

剪取相应规格的金属材料，将测试材料夹持与设备上下两端夹头上，操作软件进行相关试验。

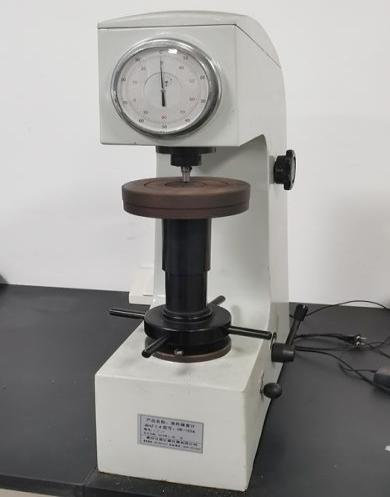

工作原理

通过压头挤压材料。

使用方法

在规定条件下，将压头分2个步骤压入试样表面，卸除主试验力后，在初试验力下测量压痕残余深度，以压痕残余深度代表硬度高低。

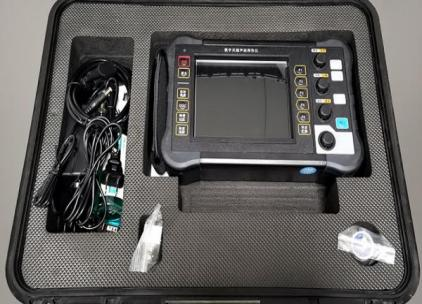

工作原理

通过材料内部组织的不连续声阻抗得到结果。

使用方法

将探头放置在待检测材料上，与材料表面紧密接触。然后启动按钮，慢慢移动探头，来确保检测到材料内部的所有缺陷和裂纹。

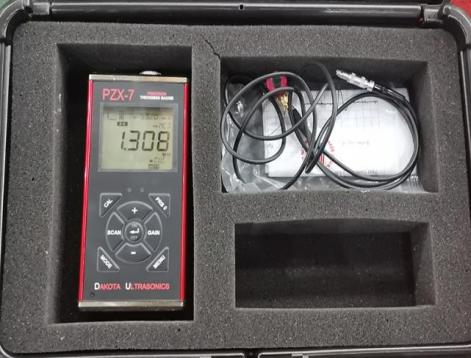

工作原理

超声波探头发射脉冲至被测物体表面，脉冲到达材料分界面时，被反射回探头。

使用方法

在一点处，用探头进行两次测厚，在两次测量中探头的分割面要互为90度，取较小值为被测工件厚度值。

工作原理

当触针直接在工件被测表面上轻轻划过时，由于被测表面轮廓峰谷起伏， 触针将在垂直于被测轮廓表面方向上产生上下移动，把这种移动通过电子装置把信号加以放大， 然后通过指零表或其它输出装置将有关粗糙度的数据或图形输出来。

使用方法

利用触针直接在被测表面上轻轻划过，从而测出表面粗糙度的Ra值。

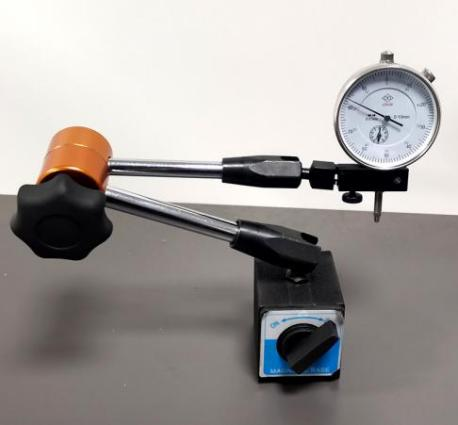

工作原理

千分表是利用机械结构将测杆的直线移动，经过齿条齿轮传动放大，转变为指针在圆刻度盘上的角位移，并由刻度盘进行了读数的指示式量具。

使用方法

测量时，测量杆必须垂直于被测量表面，使测量杆的中心线与被测量尺寸的方向一致，提起或放松测量杆，检查所指的零位有无变化，当指针的零位稳定后再开始测量。

测量时，不得测量杆的行程超过其测量范围，测量头不得撞在零件上，以免损坏千分表的精度。

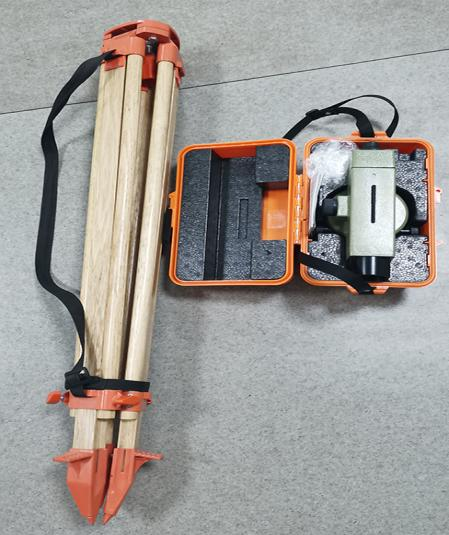

工作原理

测量对象两端放置固定的红外发射器和接收器，发射器向上发出红外光束，接收器接收反射光束后通过计算发射光和反射光来判断对象是否水平平衡。

使用方法

将水平仪调转180度，扔在平台上原来的位置上，待气泡稳定后，仍在原来一端（左端）读数A格，则水平仪零位误差为二分之A格。

测量时，使水平仪工作面津贴在被测表面，待气泡完全静止后方可进行读数。

当测量长度较大工件时，可将工作平均分若干寸段，用分段测量法进行测量。

工作原理

测量圆柱体外径。

使用方法

将待测物置于测砧与测微螺杆的端面之间，转动微调旋钮，当听到连续啪嗒声后立即停止转动，然后读数。

工作原理

通过三个测头来量取孔的内径尺寸。

使用方法

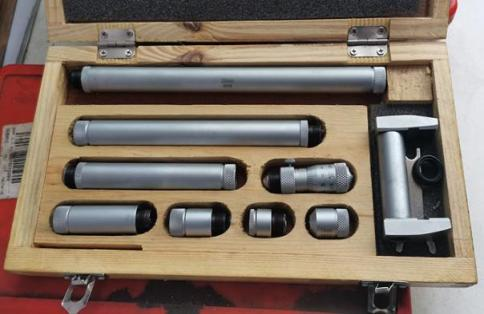

内径千分尺在测量及其使用时，必需用尺寸**大的接杆与其测微头连接，依次顺接到测量触头，以减少连接后的轴线弯曲。测量时应看测微头固定和松开时的变化量。

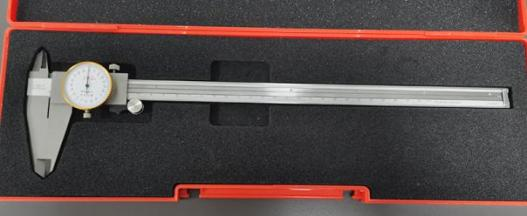

工作原理

测量工件线性尺寸。

使用方法

将要测量的工件放置与两外量爪之间，使量爪完全贴合与工件表面，然后读数，内量爪则相反。深度尺测量台阶及孔深。

工作原理

通过轮毂旋转来测量表面跳动、圆柱度和直线度。

使用方法

将轮毂装夹与机架上，通过千分表接触轮毂表面，旋转轮毂读取表针是否有跳动。

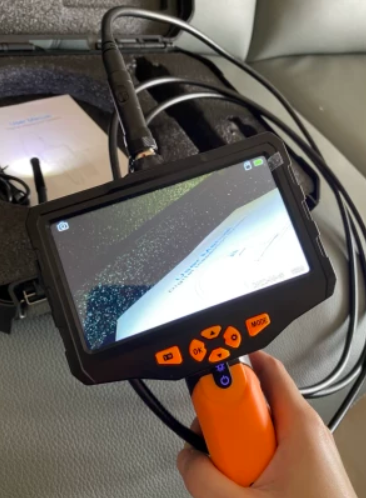

工作原理

通过硬线头部的摄像头传输画面到手持式屏幕，观测无法看到的部位。

使用方法

将硬线头部的摄像头伸入细小的孔缝中，通过手持屏幕实时观察摄像头所拍到的画面。
